处理器 | Intel Kaby Lake/Skylake(支持6/7代 i3/i5/i7 FCLGA1151)处理器 |
芯片组 | H110 |
显示输出 | VGA、DVI-I接口(内置JHDMI1) |
内存 | 2*UDIMM，DDR4 2400MHz Memory，最大容量支持64GB |
音效 | 板载Realtek ALC897 HD音频解码器 |
网卡 | 板载INTEL WGI211AT/WGI219V千兆网卡 |
存储 | 4*SATA |
扩展插槽 | 1*mSATA 1*MINI-PCIE 1*PCIE_x4 1*PCIE_x16 5*PCI |
USB | 12*USB（1*立式USB2.0，4*USB3.0和7*USB2.0） |
COM | 10*COM |

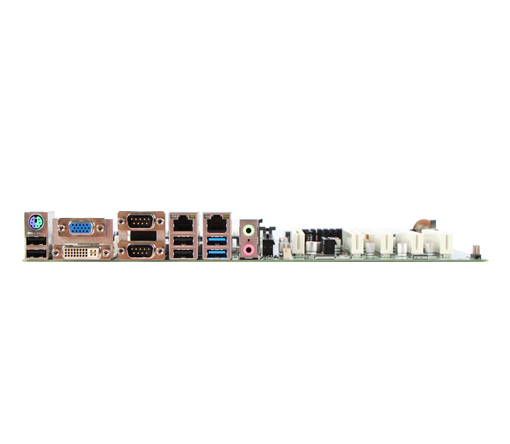

后置I/O接口 | 1*PS/2 |
2*USB3.0 | |
4*USB2.0 | |
2*LAN | |
2*COM | |
1*VGA | |
1*DVI-I | |
1*AUDIO | |
内置I/O接口 | 1*JHDMI1 |
1*JPS2 | |
1*CPU_FAN | |
1*SYS_FAN | |
1*PRINT | |
8*COM | |
1*TPM（加密接口） | |
1*F_AUDIO | |
1*JWDT1_JOBS1（外部检测报警插针） | |
1*GPIO | |
1*SMBUS1(系统总线插座) | |
1*JV(电源输出接口) | |
1*F_PANEL | |
1*F_AUDIO | |
1*SPI(DEBUG) | |
1*SPD_OUT | |
1*SPEAKER（4Ω3W） | |
1*LANLED（网口指示灯插针） | |
1*USB22（单排USB2.0插针） | |
1*USB21（立式USB2.0） | |
1*USB3.0插针 | |
1*USB2.0插针 | |
1*JSIM卡座 | |
BIOS | AMI BIOS |
供电 | ATX4P+24P供电接口 |
散热系统 | 支持1150/1151 CPU散热器 |
工作环境 | -15~60℃；0% ~ 95% 相对湿度,无冷凝 |
板型 | 305*244mm |
