处理器 | Intel Haswell (支持4代 i3/i5/i7 FCLGA1150)处理器 |
芯片组 | Intel B85 |
显示输出 | VGA、HDMI、DP接口 |
内存 | 2*UDIMM，DDR3 1600MHz Memory，最大容量支持16GB |
音效 | 板载Realtek ALC897 HD音频解码器 |
网卡 | 板载Realtek RTL8111H千兆网卡 |
存储 | 4*SATA |
扩展插槽 | 1*mSATA 1*MINI-PCIE 2*PCIE_x4 1*PCIE_x16 4*PCI |
USB | 15*USB（7*USB3.0和8*USB2.0） |
COM | 10*COM（COM1/COM2分别支持RS-485/RS-422/RS-232） |

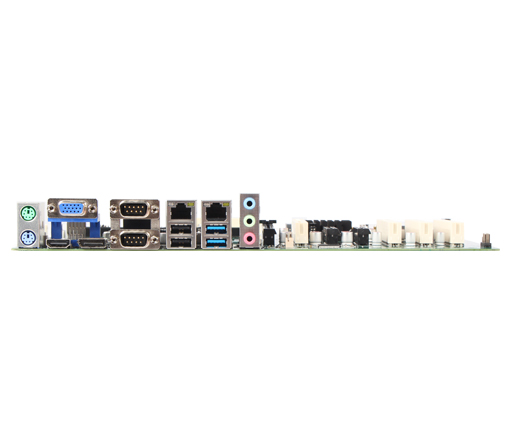

后置I/O接口 | 1*PS/2 |
1*VGA | |
1*HDMI | |
1*DP | |
2*COM | |
2*LAN | |
1*AUDIO | |
2*USB2.0 | |
2*USB3.0 | |
内置I/O接口 | 1*JPS2 |
1*CPU_FAN | |
1*SYS_FAN | |
1*PRINT | |
8*COM | |
1*JWDT1_JOBS1（外部检测报警插针） | |
1*TPM（加密接口） | |
1*F_PANEL | |
1*GPIO | |
2*USB3.0插针 | |
3*USB2.0插针 | |
1*USB(立式USB3.0) | |
1*LANLED1（网口指示灯插针） | |
1*SMBUS1（系统总线插座） | |
1*SPEAKER（4Ω3W） | |
1*F_AUDIO | |
1*SPD_OUT | |
1*JSIM卡座 | |
BIOS | AMI BIOS |
供电 | ATX4P+24P供电接口 |
散热系统 | 支持1150/1151 CPU散热器 |
工作环境 | -15~60℃；0% ~ 95% 相对湿度,无冷凝 |
板型 | 305*244mm |
